【1次就搞懂】衝擊指示器的原理、功能及價格(超詳細)



 一、前言

相信看到這篇文章的各位有70%以上是因為企業客戶指定要求產品出貨時使用衝擊指示器來保護運送的貨物,剩下的30%可能是因為貨物在運送中真的受到了損壞卻又不知道該如何預防及責任釐清。

那麼各位一定非常好奇衝擊指示器看起來只是一張貼紙,到底為什麼能夠達到保護貨物的效果呢?(想快速了解的可以直接跳到#衝擊指示器到底能帶來甚麼好處)

我們將透過下面的文章帶您從衝擊指示器的 原理、構造、功能 如何選擇、使用 直到 產品的購買及價格,全面的進行分析說明。

衝擊指示器又稱:貨物變色龍、震盪感應器、防撞標籤、物流監視器等…



二、什麼是衝擊指示器?

衝擊指示器-產品變色示意圖
衝擊指示器-產品變色示意圖



衝擊指示器顧名思義就是能夠將衝擊力《 也稱作撞擊力或加速度(G) 》透過顯示窗口指示出來的一個產品。

衝擊指示器可以確保在運輸過程中或將貨物暴露在不適當的環境條件下記錄震動的強度,使相關的負責人承擔賠償責任。大多都是應用在貨物的運輸或是存放,也因為每個貨物都會有不同程度的耐衝擊程度,所以我們會建議根據不同的貨物選擇偵測不同撞擊力的產品型號。 ( 請參考要怎麼選擇適合的衝擊指示器? )

常見的產品型號一共有 5 種: 100G、75G、50G、37G、25G,依序為最不敏感到中等再到最敏感。一般而言,市售的衝擊指示器顏色都依循著業界的規範,100G是綠色、75G是橘色、50G是紅色、37G是紫色、25G是黃色,都是以醒目的顏色為主,目的就是為要了引起貨運或搬運人員的注意。



衝擊指示器-型號對照表
衝擊指示器-型號對照表



每一個衝擊指示器都會有一個相對應的G值,這代表著當指示器受到了超過這個數字G值的撞擊加速度時,指示器將會啟動並開始變色,數字越大也就代表著產品偵測撞擊的力量要越大。

例如最不敏感的100G,需要受到超過大約100G的撞擊力,大約超過120公分會啟動變色;而最敏感的25G,則需要受到超過約25G的撞擊力,大約超過30公分則會啟動變色。

透過以下的影片,您可以了解每種衝擊指示器的型號 (25G, 37G, 50G, 75G, 100G) 相對應的撞擊力大約是多大的力量。





(一)加速度G值是什麼?




加速度G就是我們在遊樂園玩雲霄飛車或是飛行員在快速飛行下時常聽到人體所承受的G力,物體受重力作用的情況下所具有的加速度,也叫做重力加速度,通常我們都是用g來表示。

  公式如下:              g=9.8 m/s²

簡單來說,如果是衝擊指示器50G,那麼就是代表著要有 50倍 的加速度g力才能將產品激活啟動變色。



(二)衝擊指示器的基本介紹




衝擊指示器的基本組成構造是什麼? 外觀上有許多訊息,你知道這些作用是什麼嗎? 那麼配套標籤的警示貼紙和警示小貼紙又有什麼功用?



1. 衝擊指示器的組成零件:貼紙、塑膠殼、G-Sensor



衝擊指示器是一個使用簡單又價格便宜的裝置,僅僅利用3個部分 「貼紙」、「塑膠殼」、「G-Sensor」 ,就能構成一個全方位 360º 偵測撞擊的感應器。

貼紙上會有品牌名、警示標語、序號,塑膠殼內放有G-Sensor以保護偵測裝置。

● 警示標語有 “Handle With Care”(小心輕放) 和 “Caution”(注意危險) 等字眼提醒作業人員注意此票貨物

● 序號則是為了防止當顯示變色窗口變成紅色時,貨運人員更換新的衝擊指示器,防止作弊的可能



貼紙 + 塑膠殼 + 加速度G值偵測裝置

  衝擊指示器-詳細圖說文字

衝擊指示器-詳細圖說文字



2. 配套標籤:警示貼紙 & 警示小貼紙



為了能夠順利的讓裝運人員了解貨物上貼有衝擊指示器,在正常的情況下一個衝擊指示器通常都配有一張警示貼紙 & 警示小貼紙,其作用如下:

【1次就搞懂】衝擊指示器的原理、功能及價格(超詳細)
 警示貼紙

(長X寬:197 x 134 mm)

功能和注意事項:

1. 吸引運輸人員的注意。

2. 清楚的標示標籤變紅的處理步驟(變成紅色)。

【1次就搞懂】衝擊指示器的原理、功能及價格(超詳細)警示小貼紙

(長 X 寬:76 x 25 mm)

功能和注意事項:

1. 在提貨單上黏貼警示小貼紙提醒搬運人員注意



三、超少人知道【三大廠牌】的產品原理及介紹



衝擊指示器的產品技術各家製造工廠都有著些許不一樣,一直以來也都是各家工廠的秘密,但衝擊指示器的工作原理,基本上可以區分為兩大類 – 物理變化現象結構變化現象



(一)物理變化現象




你可以想像成天花板的水珠經由拍打或震動天花板後,水珠就會掉落下來。當水珠的黏度增加,則需要更大的力量才能使其掉落,這也就是不同型號的設計原理。



天花板的水滴
天花板的水滴



當產品在一個穩定的狀態下,紅色藥水會因為黏度表面張力保持在透明管內,如果這時受到了外來的力量,紅色藥水就會因此往外流出,而這時透明管內的 Coating ( 俗稱塗層 ) 就會負責將紅色藥水吸收並迅速擴散至整根透明管 。 Coating 的設計作用就類似於衛生紙在吸收液體一樣(俗稱的毛細現象),也因為液體是紅色藥水的關係,所以能夠更明顯的讓人員看到產品已經啟動。



透過以下的圖示,可以更清楚的了解衝擊指示器內部構造及工作原理

衝擊指示器-內部構造及工作原理
衝擊指示器-內部構造及工作原理



(二)結構設計變化




利用構造的設計將有一個彈性的材料固定住,而這時如果有外力介入時,就會使得原本固定住的材料鬆脫;而這個彈力的大小就是不同型號的產品設計原理。



【1次就搞懂】衝擊指示器的原理、功能及價格(超詳細) 【1次就搞懂】衝擊指示器的原理、功能及價格(超詳細)



(三)三大廠牌




我們整理了全球市佔率最高的三個品牌的產品 — ShockWatch、Impact Label、Drop N Tell,透過網路上其他人拆解產品的影片,您可以看看分別是屬於哪個類型的原理設計,將更加了解三大廠牌的設計結構。



1. ShockWatch



ShockWatch 是美國企業 SpotSee 旗下的產品品牌,產品原本都是在美國當地生產,但目前產品線已外移至墨西哥及大陸等地生產,目前「全球市佔率約50%」。最廣為人知的產品是ShockWatch 和 ShockWatch 2,這兩種產品分別是利用物理變化和結構變化偵測撞擊。



shockwatch label

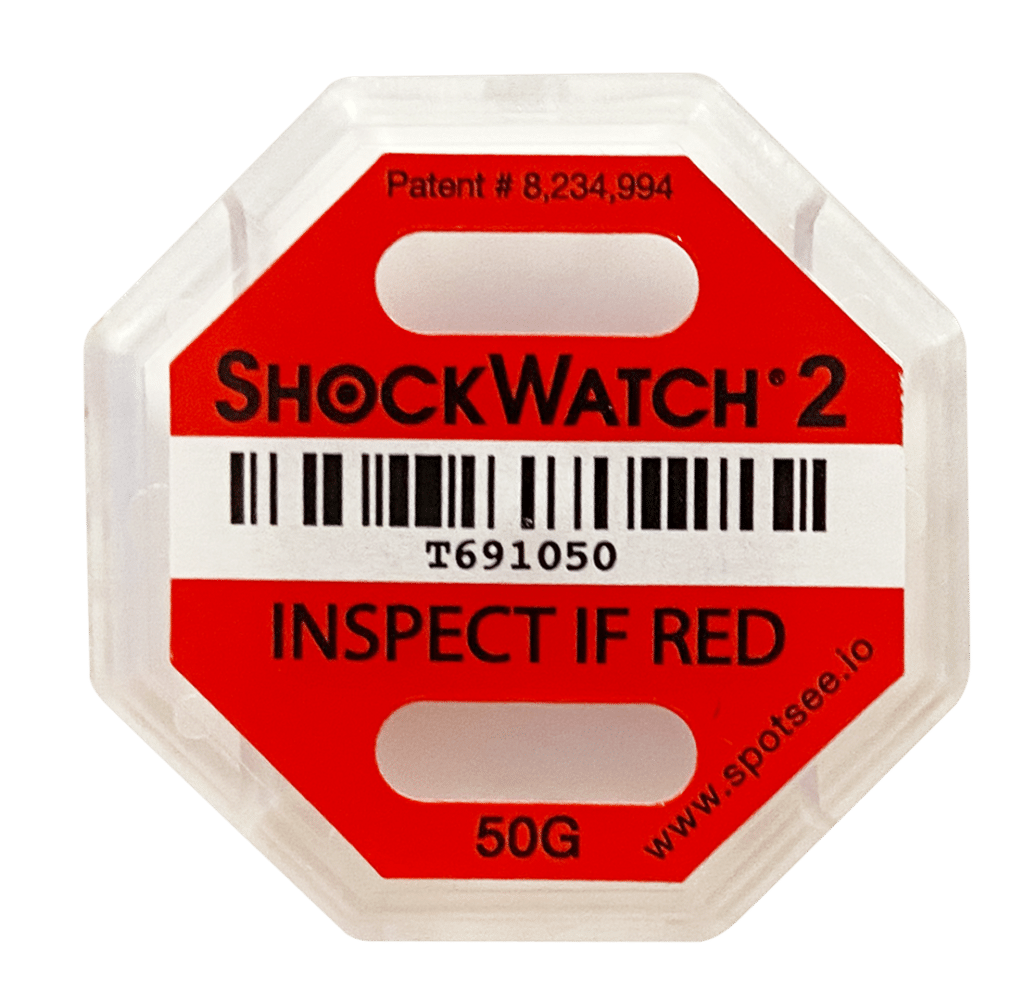

Shockwatch 2





2. Impact Label



Impact Label 是萬又企業有限公司旗下的品牌,100%台灣生產,擁有價格上的優勢,目前「全球市佔率約35%」。最著名的產品是Impact Label和全球首創的Dual Impact Label,都是利用物理變化設計偵測撞擊。



Impact Label

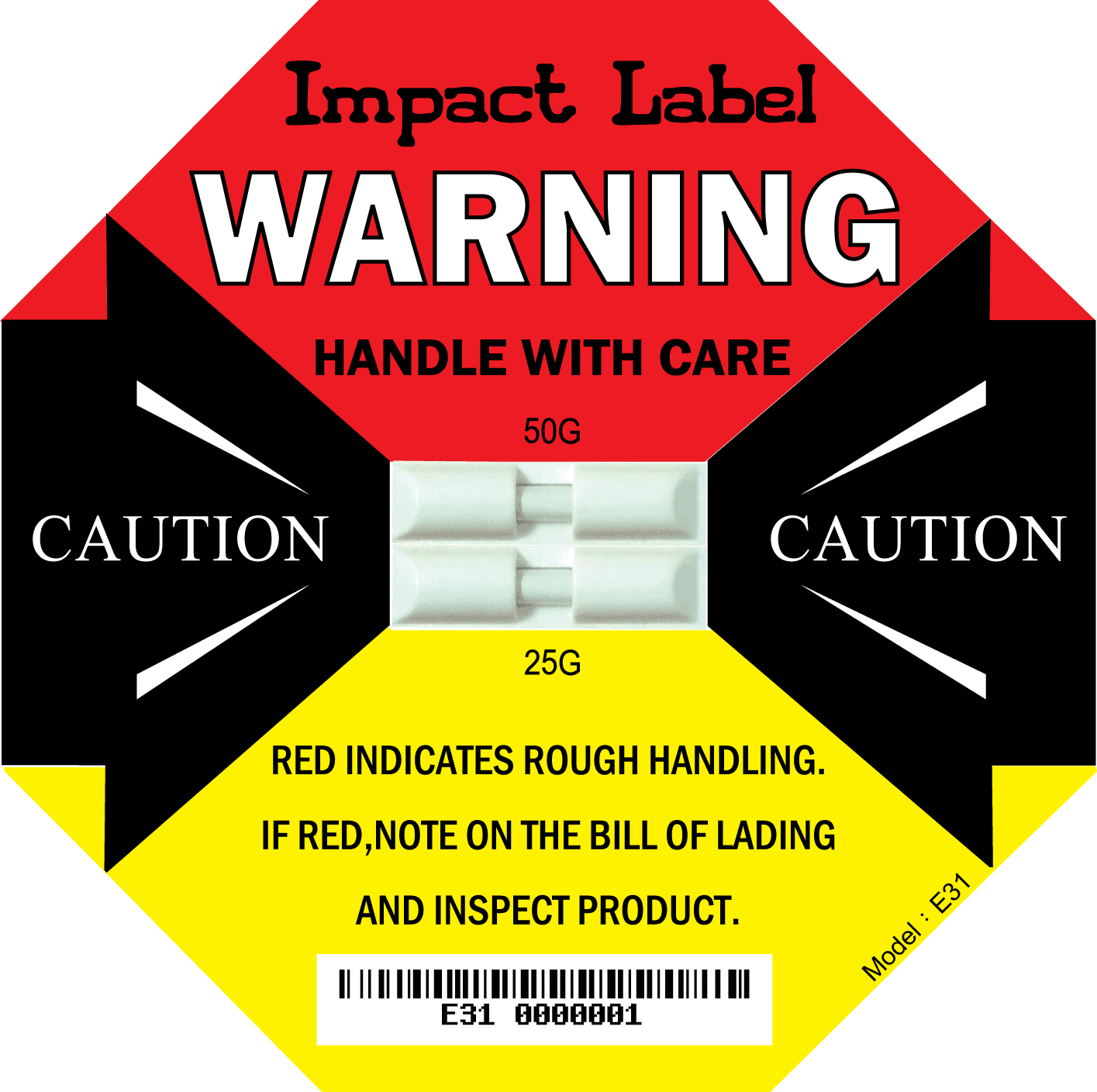

Dual Impact Label -E31

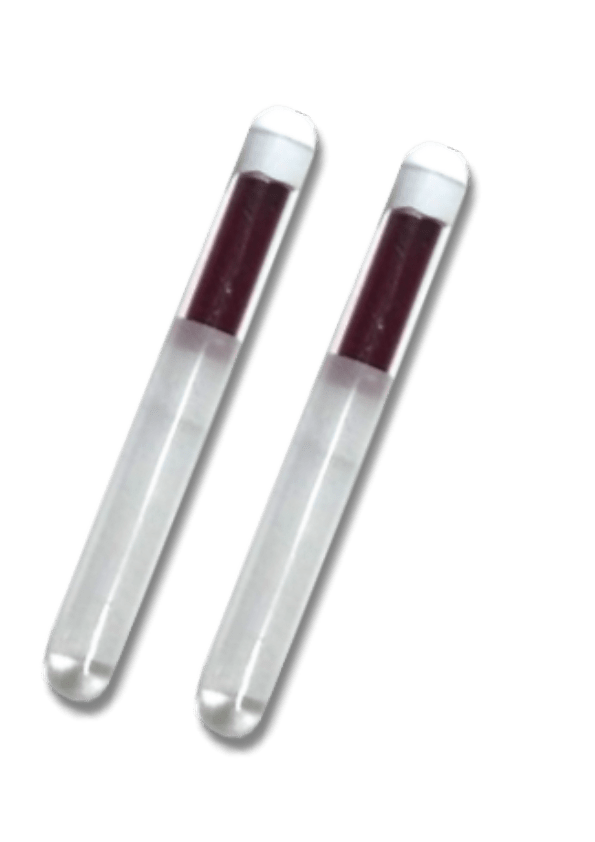

Impact Tube



3. Drop N Tell



Drop N Tell 是美國 Index 旗下的品牌,產品在美國當地製造,目前「全球市佔率約10%」。



Drop n Tell



四、什麼情況下要使用衝擊指示器?



看了以上衝擊指示器的基本介紹及原理,接下來就是要了解企業在什麼情況之下可以使用衝擊指示器來幫助您解決問題。



(一)遇到什麼問題?




如果您遇到了以下的幾個問題時,那麼衝擊指示器將會是您最好的選擇:

  • 產品在交付到客人手上時已經損壞,造成公司信譽受損!
  • 不知道貨物在哪個環節出現損壞的問題?
  • 當貨損事件發生時,無法提供證據證明!
  • 申請貨物運輸保險理賠時,求償處處被刁難!



(二)衝擊指示器到底能帶來什麼好處?




1. 降低70%以上的貨物損壞率:

因為衝擊指示器能夠在發生撞擊時透過變色的反應,紀錄曾經受到的碰撞,所以當您的貨物貼有指示器時,運輸人員『會特別小心』的對待。



2. 提升企業形象:

當您的客戶收到貼有指示器的貨物時,就會知道您相較於其他供應商來說,更負責任的對待自己的貨物。



3. 找出貨物損壞的真正原因:

能夠清楚地辨別貨物是在工廠或是運輸途中遇到不正常的撞擊或掉落事件。



4. 花小錢、省大錢:

只需要花一點點的成本,就可以替您昂貴的貨物提供更好的保護,哪怕只要出現1次的貨物損壞,損失的金額可能就高的嚇人。



5. 有力的證據:

透過無法復原的變色機制,可以當作強而有力的證據。



五、要怎麼選擇適合的衝擊指示器?



我們常常接到客人的電話詢問有關衝擊指示器的問題時,大多數的客人第一個問題就是想知道他們的貨物到底適合用哪一種的產品型號。 針對這個問題,我們也很想第一時間就馬上回答客戶,但每一個客人的貨物都有不同的包裝、重量、還有產品的抗衝擊能力,所以我們提供了下面4種方法供您選擇。

方法1.  標籤選用表 ————————— 最快速但精準度最低

方法2.  啟動高度表對照測試報告 ———- 第二快速的方法,精準度也較高

方法3.  實際進行落下測試 —————— 最精準的方法

方法4.  實際出貨後收集數據 ————— 適用於無法對產品或包裝進行測試的貨物



(一)方法1: 標籤選用表




您可以根據包裝貨物的材積 (立方公尺) 跟重量 (公斤) 對照萬又提供的標籤選用表即可,可參考下方影片,將會一步一步帶您計算貨物大小,和選出相對應的型號。

原則上 —

  貨物越大越重, 選用越靈敏的標籤   — 25G or 37G or 50G
  貨物越小越輕, 選用越不靈敏的標籤 — 50G or 75G or 100G
衝擊指示器-標籤選用表 衝擊指示器-標籤選用表



(二)方法2: 啟動高度表對照測試報告




如果您的產品或包裝有在認證實驗室進行落下高度的測試,那麼就可以依據報告的安全落下高度對照 衝擊指示器的產品啟動高度表 來選擇適合的產品型號。 例如:根據測試報告知道公司產品在高度50cm處落下是安全高度,那麼您就可以選擇衝擊指示器50G這個產品。



衝擊指示器-落下高度對照表
衝擊指示器-落下高度對照表

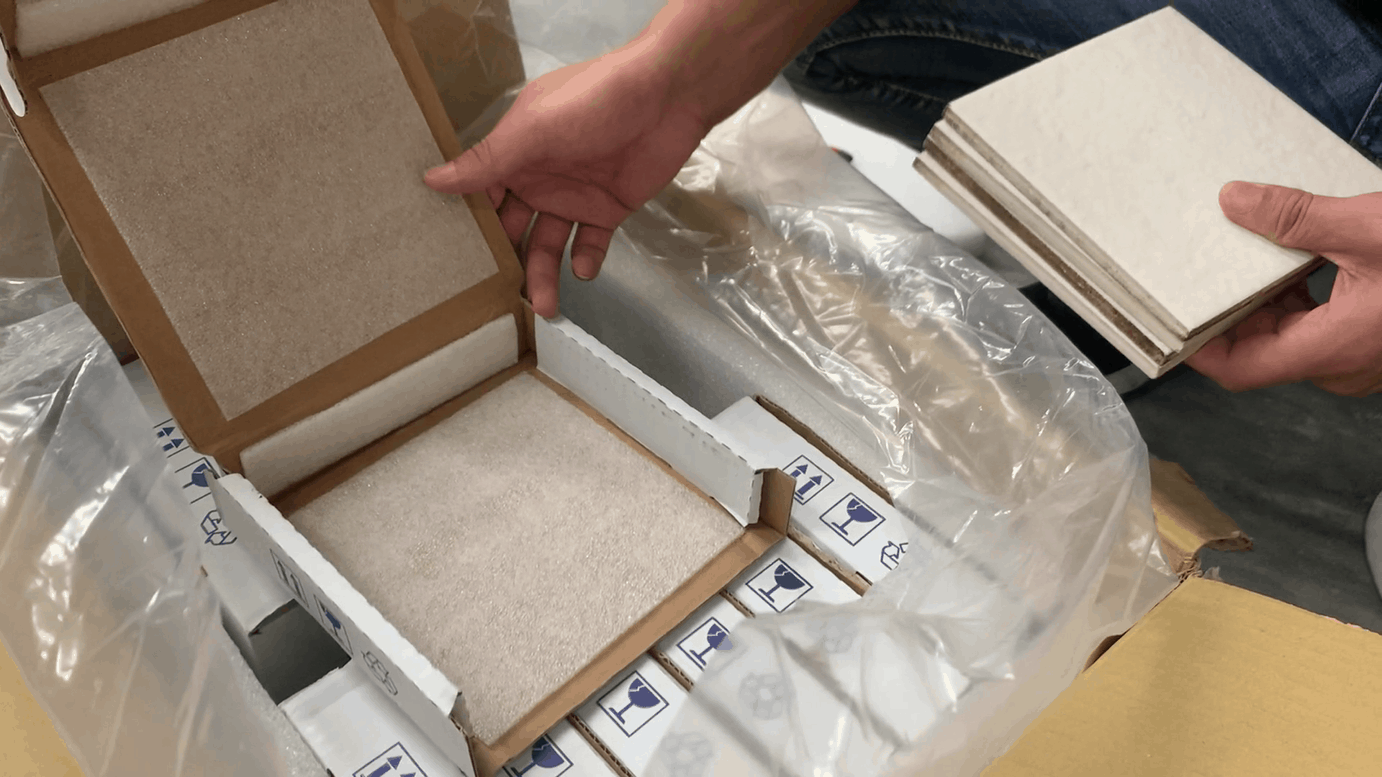

(三)方法3: 實際進行落下測試




在實際貨物或模擬的包裝貼上5款的衝擊指示器並實際進行落下測試,將得到的數據進行分析後找出最適合自己貨物的產品型號。

若您需要落下測試服務,目前萬又企業有提供免費的落下測試服務,可點擊下方按鈕獲得更多資訊。



Free Drop Test



(四)方法4: 實際出貨後收集數據




每次出貨給您的客戶時,貼上所有的型號,將多次或多件貨物的標籤變色資訊紀錄並進行分析後,即可挑選出最適合的標籤型號。

例如:在10次的貨物運送過程中,有9次的運送過程中貨物未損壞,且衝擊指示器有啟動激活變色的型號中,最大G值為50G;另外1次貨物有損壞且全部的標籤(25G~100G)都有激活啟動變色,那麼我們則可以根據這10次的結果判斷適合使用的產品型號為75G。



次數 1 2 3 4 5 6 7 8 9 10
貨物狀態 OK OK OK OK OK OK OK NG OK OK
最大變色型號 50G 50G 25G 50G 37G 50G 50G 100G 50G 37G

*註:此方法適合昂貴或體積過大無法進行測試的貨物

上面的四種標籤選用方法是萬又企業根據多年經驗累積得來的成果,利用我們整理過後以最簡單的方式提供給您,如果上面的方法還是無法解決您對產品選用的疑慮,歡迎與我們的人員聯繫取的更好的建議。





六、如何正確的使用衝擊指示器?



衝擊指示器是一個非常精密的物流監視器裝置,只有正確的使用產品才能夠準確的偵測撞擊力G值。所以我們歸納出下面3個部分教您如何正確的使用衝擊指示器



(一)使用步驟




  • 在包裝的正確位置先粘貼警示貼紙
  • 撕下衝擊指示器並將其粘貼在警示貼紙的黃色區域
  • 警示小貼紙黏貼在提單上,提醒運輸人員該貨物帶有衝擊指示器



(二)黏貼位置說明




黏貼位置對於衝擊指示器來說是至關重要的一環,黏貼位置的正確性也會影響到指示器偵測撞擊的敏感度。

  產品型號黏貼位置建議:



衝擊指示器25G衝擊指示器25G 大型貨物-建議黏貼下方角落 大型貨物-建議黏貼下方角落 衝擊指示器37G衝擊指示器37G 大型貨物-建議黏貼下方角落 大型貨物-建議黏貼下方角落 衝擊指示器50G衝擊指示器50G 小型貨物-建議黏貼上方角落 小型貨物-建議黏貼上方角落

衝擊指示器50G 大型貨物-建議黏貼下方角落 大型貨物-建議黏貼下方角落

衝擊指示器75G衝擊指示器75G 小型貨物-建議黏貼上方角落 小型貨物-建議黏貼上方角落 衝擊指示器100G衝擊指示器100G 小型貨物-建議黏貼上方角落 小型貨物-建議黏貼上方角落



(三)注意事項!




簡單來說,我們需要將指示器黏貼在包裝或產品比較容易受到撞擊的地方,但要「切記不能貼在軟的地方」,例如:紙箱中心點或是打包膜上



【1次就搞懂】衝擊指示器的原理、功能及價格(超詳細) 【1次就搞懂】衝擊指示器的原理、功能及價格(超詳細)
衝擊指示器-黏貼在打包膜內(正確) 衝擊指示器-黏貼在打包膜外(錯誤)
【1次就搞懂】衝擊指示器的原理、功能及價格(超詳細) 【1次就搞懂】衝擊指示器的原理、功能及價格(超詳細)
衝擊指示器-黏貼在包裝的角落(正確) 衝擊指示器-黏貼在包裝的中間(錯誤)



(四)衝擊指示器變色了怎麼辦?




衝擊指示器的變色功能雖然能即時的反應出貨物受到撞擊,但不能保證貨物因此而損壞;所以當有發生指示器變色時,收貨人員【請勿直接判退,而是必須對收到的貨物「拍照並加嚴檢查。 如果想要更準確的在第一時間讓收貨人員直接做判退的動作,我們會強烈建議您使用雙G值衝擊指示器。



雙G值衝擊指示器 判定退貨

萬又企業提供的雙G值衝擊指示器能夠提供「直接判定退貨」的幫助



七、市場上的衝擊指示器:價格與功能



市場上的衝擊指示器有很多廠牌,究竟有什麼差別?評價又是如何?以下我們將由「價格」與「功能性」進行比較以分析。



(一)「市場價格」超透明:ShockWatch、ShockWatch 2、Impact Label、Drop N Tell的價格




三大廠牌(ShockWatch、Impact Label、Drop N Tell)大部分都是以代理商或經銷商的方式在各國進行銷售。透過下方的表格可以略知衝擊指示器在市場上的售價表。 從價格表中可以知道,其他廠牌的價格是最優惠的,但我們可以很篤定的說大多數的小廠牌在產品的G值精準度及品質控管上都存在著許多問題;雖然價格上有些許優勢,但往往會造成後續極大的困擾。

所以我們還是建議如果價格差異不大,不要拿自己企業的產品及聲譽開玩笑。 在三大廠牌之中,Impact Label在價格上較有競爭力,而Drop N Tell則是屬於單價較高的衝擊指示器,至於ShockWatch的價格則是位於兩者之間。



公司 產品名稱 價格 (USD)
SpotSee ShockWatch $ 1.8 – $ 4.9
ShockWatch 2 $ 1.6 – $ 3.9
WAN-YO Impact Label $ 1.5 – $ 3.1
Dual Impact Label $ 2.5 – $ 3.9
Impact Tube $ 1.0 – $ 2.3
Index Drop N Tell $ 2.3 – $ 5.6
其他廠牌 $ 1.5 – $ 3.5

衝擊指示器市場售價表

*上述價格是經由大數據統計出來的結果,實際上還是會依據不同國家、運費及稅金導致價格可能有所差異,此表僅供參考。



(二)品質」超透明:ShockWatch、ShockWatch 2、Impact Label的功能性差異




我們可以透過網路上的兩支實測影片,由以下ShockWatch 與Impact Label測試影片可以得知,其實兩家廠牌沒有太大的差異;不過,ShockWatch 2與Impact Label測試影片中,可以了解ShockWatch 2在設計上對撞擊的角度比較要求。



 ShockWatch VS. Impact Label ShockWatch 2 VS. Impact Label



(三)衝擊指示器要去哪裡買?




上面有提到三大廠牌的行銷策略都是以區域代理的方式進行銷售,所以要購買的話,建議可以先搜尋當地的品牌代理商詢問購買,如果當地沒有代理商銷售的話,那就只能跟原廠詢問了。

透過代理商購買的好處



●可小量訂購:

可以透過當地的代理商和經銷商小量訂購,不必一次性大量購買產品,免除庫存上的風險。



●快速交易:

代理商和分銷商都具有基本的庫存,您可以不必透過國際快遞採買產品處理繁雜的進出口事宜,也不必承擔運輸風險,可以更快速的在當地直接購買商品。



●語言溝通無障礙:

在地代理經銷商熟悉當地慣用語言與文化,能夠更快速且清楚地與您進行溝通與提供各種協助,如:客訴與技術指導。



●付款方便:

更安全快速的在該區進行交易,免去國際付款的麻煩。



●售後服務:

收貨後或是使用產品上有任何問題,在地經銷和代理商能更快速給予回應與支持,免去時差的等待與漫長的溝通過程。



八、結論



我們在前言時有提到衝擊指示器看起來只是一張貼紙,為什麼能保護到貨物?透過上面我們整理的資訊,相信已經足以讓你更全面的了解衝擊指示器。

如果您遇到了貨物運送上的問題,「別懷疑! 目前衝擊指示器是唯一價格便宜又方便使用的產品,既不需要更改產品設計,也不需要浪費人力解決遇到運送上的問題,達到真正的花小錢、省大錢。

您還可以透過我們的『 產業應用介紹 』,找到您的產業並查看我們建議的適用產品資訊。
